Піролізний котел є стаціонарною установкою і призначений для систем опалювання житлових, комунально-побутових, суспільних і виробничих приміщень за рахунок тепла, отримуваного при спалюванні твердого палива. Котел може застосовуватися спільно з іншими опалювальними апаратами.
В котлі використана вертикальна схема завантаження бункера твердим паливом суміщеного з піролізною камерою і розділеною камерою згорання піролізних газів.
При комплектації котла бойлером або пластинчастими теплообмінниками можна додатково отримувати гарячу воду для споживання її персоналом або використання в технологічному процесі.
Котел забезпечений терморегулятором ТРТ (який підтримує вихідну температуру нагріву теплоносія в діапазоні від 45 до 95 оС) і зовнішнім( в обв’язці котла) термообмежувачем (на 98 оС). Котел виготовлений зі сталі.
Теплообмінник | 1 шт. |
Модуль попільника з руштами | 1 шт. |
Регулятор температури | 1 к-т. |
Термометр | 1 шт. |
Ящики для попелу | 2 шт. |
Кришка бункера | 1 шт. |
Патрубок з’єднувальний | 1 к-т. |
Ущільнювачі | 1 к-т. |
Паспорт | 1 шт. |
№ | Номінальна потужність, кВт | 30 | 50 | 100 | 175 | 250 | 330 | |
1 | Габаритні розміри, мм | ширина | 700 | 800 | 900 | 1000 | 1100 | 1250 |
довжина | 700 | 800 | 1300 | 1000 | 1100 | 1250 | ||
висота | 1700 | 1950 | 2250 | 2300 | 2350 | 2350 | ||
2 | Продуктивність, Гкал /год. | 0,03 | 0,043 | 0,094 | 0,13 | 0,18 | 0,27 | |
3 | Вага, кг | 305 | 380 | 710 | 780 | 950 | 1250 | |
4 | Діаметр патрубків, мм | 45 | 45 | 57 | 57 | 89 | 89 | |
5 | Діаметр газоходу, мм | 133 | 150 | 200 | 260 | 280 | 350 | |
6 | Об’єм теплоносія в котлі, л | 110 | 145 | 180 | 290 | 420 | 550 | |
7 | Об’єм бункера, м.куб. | 0,14 | 0,17 | 0,21 | 0,26 | 0,3 | 0,37 | |
8 | Тяга на виході з котла, Па | 8-13 | 8-12 | 8- 12 | 10-15 | 10-15 | 12-20 | |
9 | Мінімальна висота димоходу, м | 6,5 | 6,5 | 7,5 | 8,0 | 8,0 | 12,0 | |
10 | Максимальний робочий тиск в котлі, кг/см.кв. | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | ||
11 | Оптимальна робоча температура теплоносія, град.С | Вхід 65 вихід до 95 | Вхід 65 вихід до 95 | Вхід 65 Вихід до 95 | Вхід 65 вихід до 95 | Вхід 65 вихід до 95 | Вхід 65 вихід до 95 |

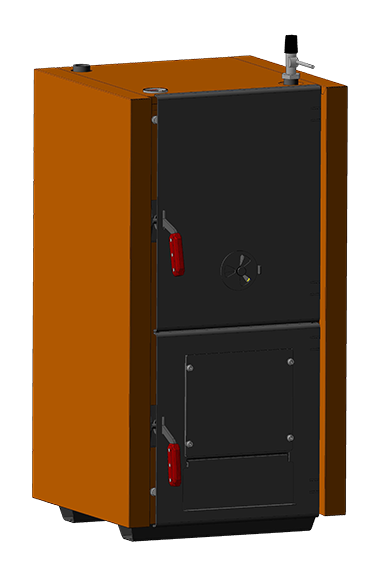

Універсальний твердопаливний опалювальний котел зі сталевим теплообмінником призначений для використання в системах центрального опалення з природною та примусовою циркуляцією води в приміщеннях різного призначення: побутових, промислових або господарських.
Дані котли призначені для використання палива різного типу: дрів, відходів дерево-обробного виробництва, вугілля, торфобрикетів, паливних сумішей, пеллетів.
В лінійці вироблюваних індивідуальних твердопаливних котлів представлені котли потужністю від 20 кВт до 60 кВт.
Назва показника | Одиниця виміру |
Значення (діапазон) |
|
Номінальна потужність | кВт | 20 | |
ККД, не менше | % | 75-83 | |
Об”єм завантаження палива | дм3 | 60 | |
Робочий тиск води в системі опалення, не більше |
бар | 1,5 | |
Тривалість робочого тиску (середня) | год. | 6-8 | |
Температура зовнішніх поверхонь,не більше | °С | 70 | |
– для кожуха | °С | 50 | |
– для дверцят | °С | 120 | |
– для ручок | °С | 45 | |
– підлога під котлом | °С | 50 | |
Габаритні розміри, не більше | довжина, L | мм | 720 |
ширина, В | мм | 560 | |
висота, Н | мм | 1075 | |
Вага, не більше | кг | 200±1 | |
Необхідна тяга в димоході | Па | 25 | |
Об”єм води в котлі | л | 50 | |
Рекомендований максимальний об”єм води в системі опалення |
л | 200 | |
Температура продуктів згорання,не менше | °С | 140 | |
Опалювальна площа | м2 | 200 |
